Les jets d'eau portables sont largement utilisés dans la réparation et la violation des réservoirs de pipeline de pétrole et de gaz.
  • HEAD

État de disponibilité:

Description du produit

Machine de coupe à jet d'eau portable de tête



La machine à découper à jet d'eau portable Head offre aux clients une solution de coupe plus flexible. La coupe portable à l'eau est principalement utilisée pour couper des objets inflammables et explosifs sur le terrain. Il utilise l'eau comme milieu de travail et a des caractéristiques 'Cold Cutting ', éliminant le besoin de la méthode conventionnelle, la méthode de coupe apporte une température élevée, une électricité statique, des étincelles et d'autres risques d'explosion!



La machine à découper à jet d'eau portable Head offre aux clients des solutions de coupe plus flexibles. La coupe de jet d'eau portable est principalement utilisée pour couper des objets inflammables et explosifs à l'état sauvage. Il utilise l'eau comme milieu de travail et a les caractéristiques de 'Cold Cutting ', éliminant les risques d'explosion tels que la température élevée, l'électricité statique, les étincelles, etc. apportées par des méthodes de coupe conventionnelles!


machine à découper à jet d'eau


Avantages de la machine à découper à jet d'eau portable:

1. Ce système de jet d'eau a appliqué des aspects de variétés, tels que la coupe des tuyaux de gaz, la bombe, etc.

2. Ce jet d'eau portable fonctionne facilement,  sans effet de chaleur, aide à obtenir une coupe sûre.

3. Peut être utilisé pour couper directement des objets chimiques dangereux, c'est le premier choix d'utilisation dans divers types de coupe émergente.

4. Poids du système suffisamment léger pour être déplacé vers n'importe quel endroit à des fins de travail.


Les caractéristiques de la machine à découper à jet d'eau portable:

1. Sécurité: coupe à froid, il n'y a pas d'affection thermique sur les matériaux

2. Compatibilité: seulement besoin d'une pompe à intensificateur HP en un ensemble peut correspondre à des voitures de maintien différents, peut couper la tuyau, la plaque et les réservoirs.

3. Portable: pas besoin du système de contrôle de Tablet et de CNC comme jet d'eau standard, plus de besoin d'endroit, de déménagement et d'installation faciles.


machine à découper à jet d'eau portable de la machine à découper à jet d'eau

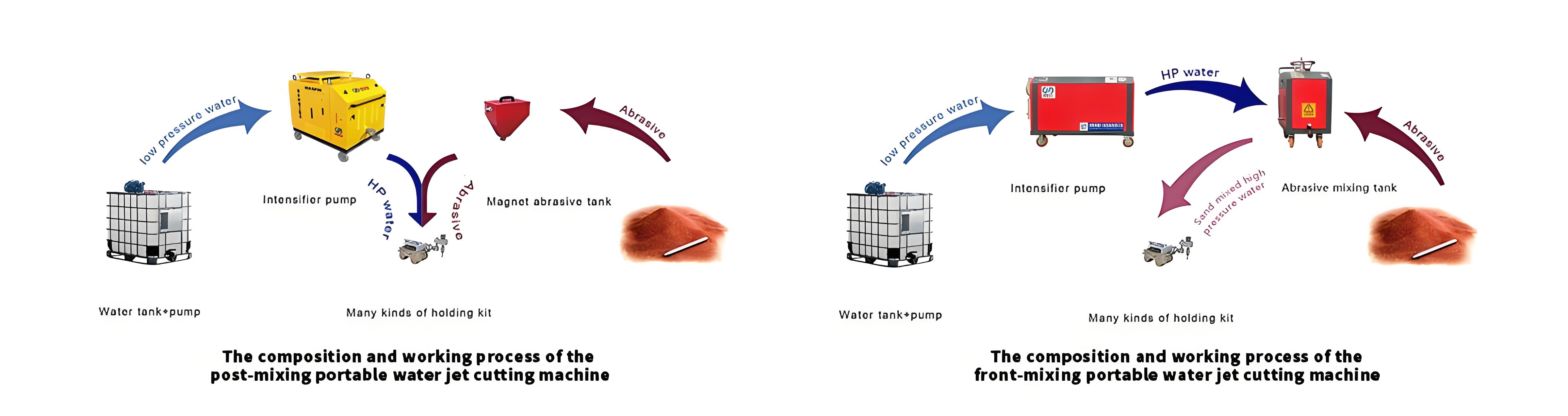

La machine à découper à jet d'eau portable composée de pompe à intensificateur, de dispositif de voyage et de tête de coupe, de tube à haute pression, de système de livraison de sable, de réservoir d'eau, etc.

La coupe portable du jet d'eau est principalement utilisée pour couper des objets inflammables et explosifs sur le terrain, tels que la coupe des trous de réservoir abandonnés pour les pipelines de gaz naturel, la coupe des lignes d'intersection des trous circulaires et les coupes transversales et la coupe de champ de plaques plates et la coupe dans d'autres environnements inflammables et explosifs. Le courant dominant des machines de coupe à jet d'eau portables est divisée en deux types selon la méthode de mélange de sable, l'une est une coupe de jet d'eau abrasive pré-mélangé, et l'autre est une coupe de jet d'eau abrasive post-mélange. Les deux types de machines de découpe à jet d'eau portables ont chacune leurs propres avantages.

便携式


La conception anti-explosion garantit que vous pouvez effectuer des opérations de coupe en toute sécurité dans divers environnements à haut risque. Notre machine entière et tous les composants électriques sont conçus pour être à l'épreuve des explosions et ont réussi l'inspection du centre national d'essai anti-explosion et ont reçu le certificat anti-explosion. Il est sûr et fiable, vous aidant à effectuer facilement des tâches de coupe dans n'importe quel environnement difficile.

防爆证书产品图片

Comparaison des paramètres de la machine centrale



Caractéristiques

Pré-mélange (mélange de sable) Machine de coupe à jet d'eau portable

Machine de coupe portable post-mélange (méthode de mélange de sable)

Vitesse de coupe

Plaque en acier en acier de 5 mm: 180 mm / min

Plaque en acier de 5 mm: 298 ~ 803 mm / min

Précision

Coupure générale

Coupure générale

Pression maximale

50MPA (500BAR)

350MPA (3500BAR)

Pression de coupe

30 ~ 45MPA

100 ~ 350MPA

Débit maximal

11L / min

7,6 L / min

Consommation d'eau

15 ~ 20L / min

3,5 L / min

Consommation abrasive

125 kg / h

25 kg / h

Bruit de fonctionnement

≤ 90 dB (a)

≤ 80 dB (a)

Sélection de moteur

Moteur asynchrone triphasé

Motor d'aimant permanent.

Puissance du moteur

18,5 kW 25KW 30KW

15KW 30KW 37KW

Taille de l'équipement

≈1,8m³

≈2m³

Poids de l'équipement

300 kg

600 kg

Connexion d'assemblage

Connexion douce

Connexion dure

Temps de fonctionnement continu

40 minutes
(la machine doit être arrêtée toutes les 40 minutes pour reconstituer l'abrasif)

12 ~ 18H
(coupe continue et régénération de sable sans s'arrêter)

Convient pour les scénarios

En raison de sa petite taille et de sa mobilité facile, il convient aux opérations ou conditions de mine souterraines où la quantité de coupe unique est petite.

Il convient aux environnements ouverts en plein air. En raison de son efficacité de coupe élevée et de son faible coût, il convient aux conditions de travail avec des exigences de coupe continues et un grand volume de coupe.


便携 (4)

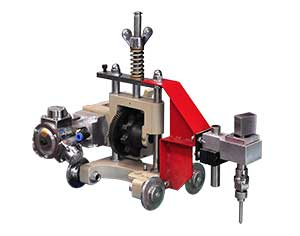

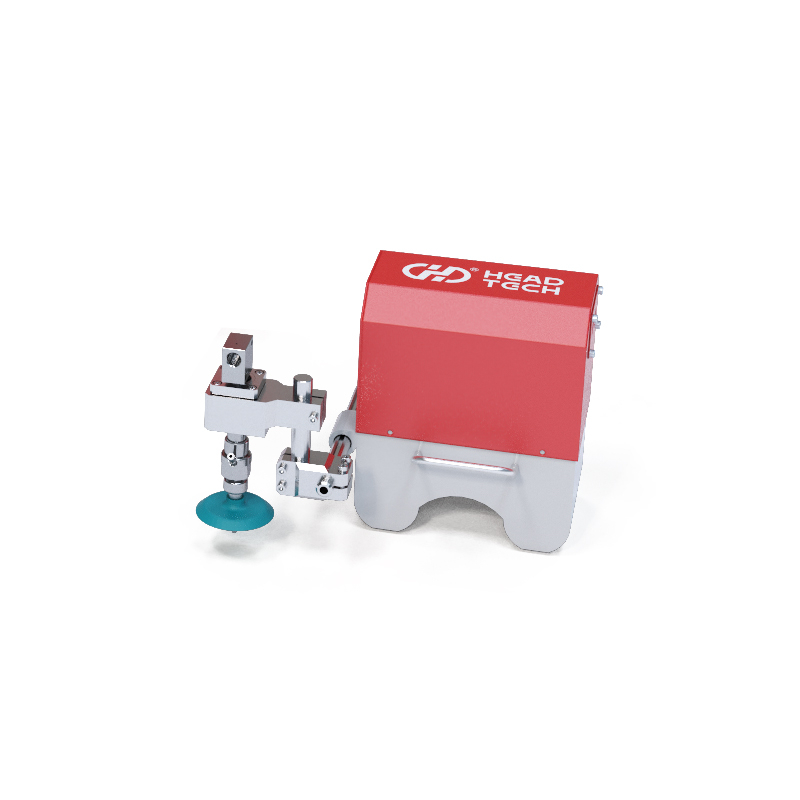

Outil de coupe - chariot magnétique portable

Les rouleaux sous le chariot magnétique sont magnétiques, de sorte que le chariot est adsorbé sur le tuyau attiré magnétiquement par force magnétique. Le rouleau magnétique est entraîné par un moteur électrique ou un moteur pneumatique pour conduire la lame de coupe d'eau pour couper la paroi latérale du tuyau à une vitesse uniforme. Afin d'améliorer la précision de coupe circulaire, une piste magnétique peut être attachée. Le but de la piste est de guider le chariot magnétique pour le rendre plus précis en fonctionnement circulaire, et en même temps, il peut ouvrir une rainure à moins de 45 °. Il convient aux tuyaux avec un diamètre de 120 mm ~ 1850 mm et une épaisseur de paroi de 5 mm ~ 80 mm.


便携 (5)

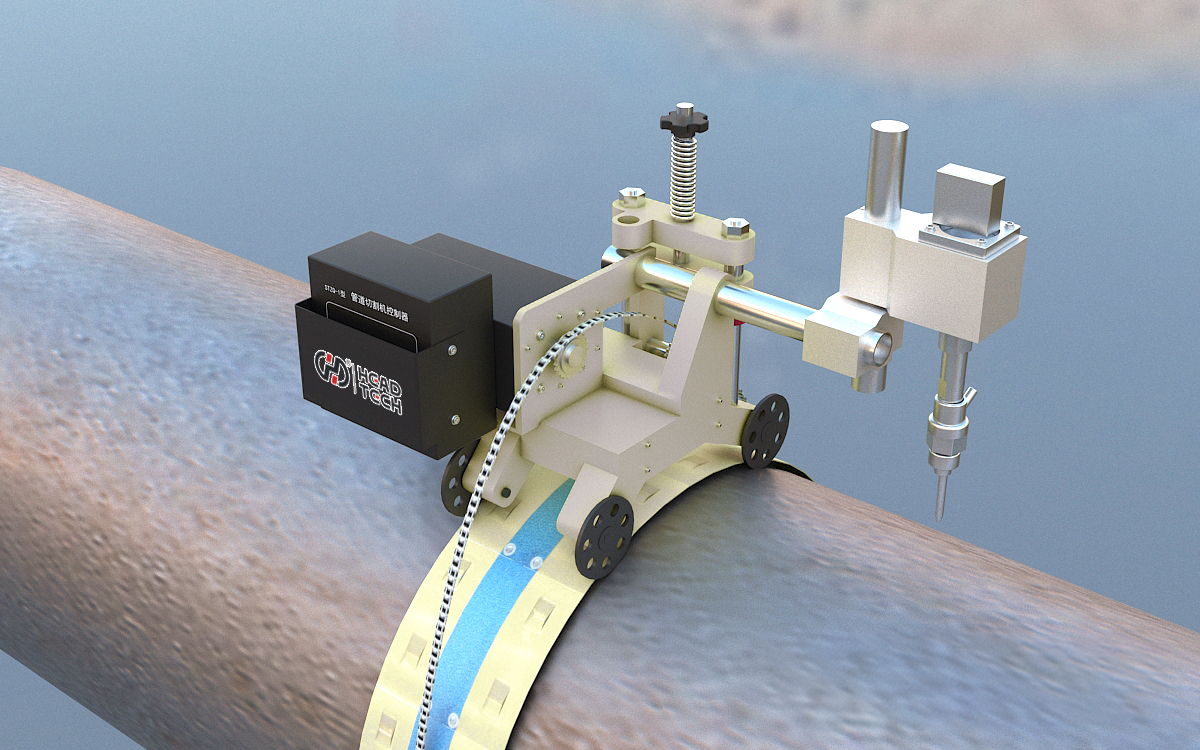

Outil de coupe - chariot de piste magnétique portable

La piste avec force magnétique est adsorbée sur le corps du réservoir qui peut être attiré magnétiquement. Le chariot est fixe et guidé par la piste magnétique. Lorsque le rouleau sur le chariot est entraîné par un moteur électrique ou un moteur pneumatique, le chariot fait le tour de la piste magnétique et de la paroi extérieure du tuyau et entraîne la tête de coupe d'eau pour couper la paroi latérale du tuyau à une vitesse uniforme. Dans le même temps, une rainure à moins de 45 ° peut être ouverte. Il convient aux réservoirs de tuyaux avec un diamètre de 800 mm ~ 10000 mm et une épaisseur de paroi de 5 mm ~ 80 mm.

2022-6-13 陈琦 便携式小及连接 (7)

Outil de coupe - chariot de chaîne portable

Après avoir réglé la longueur de la chaîne, fixez-le sur la paroi latérale du tuyau, puis fixez le chariot avec le pignon de conduite jusqu'à la paroi latérale du tuyau à travers le pignon et la chaîne. Ajustez l'étanchéité de la chaîne pour rendre le chariot de chaîne complètement fixé sur la paroi latérale du tuyau. Lorsque le pignon est entraîné par un moteur électrique ou un moteur pneumatique, le chariot de chaîne fait le tour de la chaîne et de la paroi extérieure du tuyau et entraîne la lame de coupe d'eau pour couper sur la paroi latérale du tuyau à une vitesse uniforme et peut ouvrir une rainure à moins de 45 °. Il convient aux tuyaux avec un diamètre de 150 mm ~ 1850 mm et une épaisseur de paroi de 5 mm ~ 80 mm.



machine à découper à jet d'eau portable

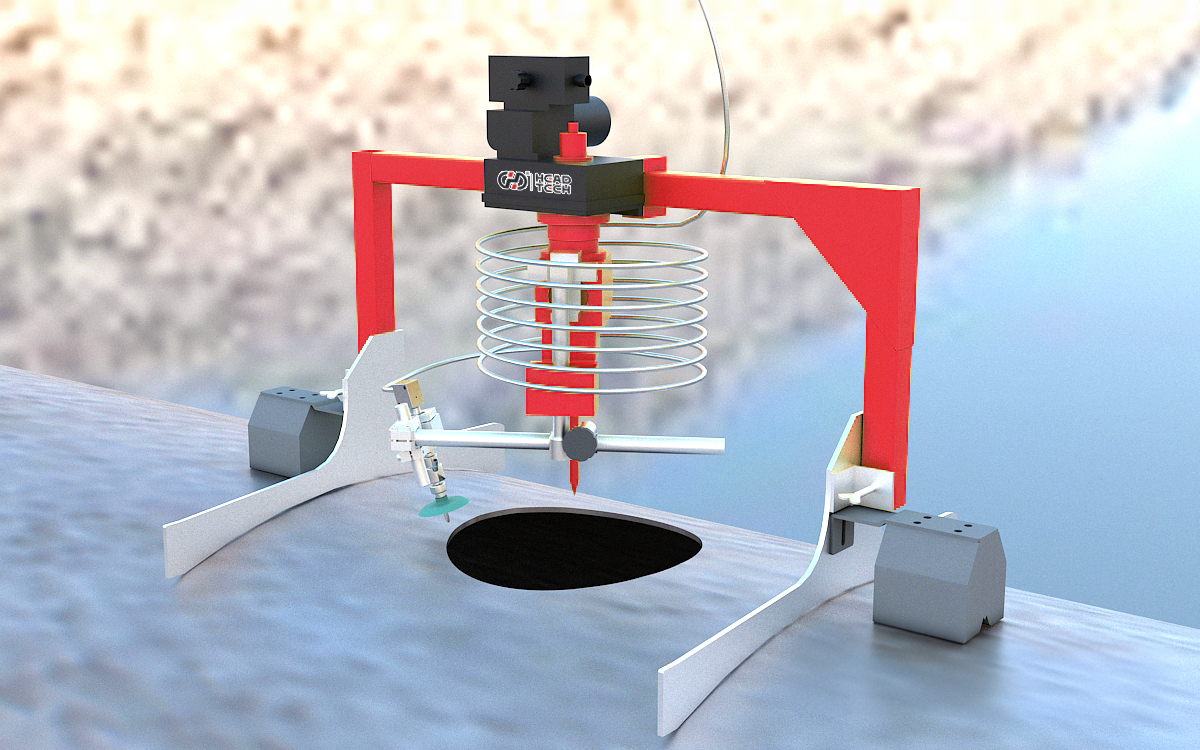

Outil de coupe - ouvre-troupe de tuyaux portable

Le cadre portable est fixé sur la paroi extérieure du tuyau rond par des aimants ou d'autres méthodes de fixation. Après avoir réglé le rayon de rotation de la tête de machine de coupe du jet d'eau et la distance de levage de haut en bas automatique de la tête de coupe, lorsque l'arbre rotatif sur le chariot est entraîné par un moteur électrique ou un moteur pneumatique, le mécanisme rotatif entraîne la tête de coupe à jet d'eau pour couper des trous ronds sur le tuyau à une vitesse uniforme et peut ouvrir un rainure à 45 °. Il convient aux tuyaux avec un diamètre de 150 mm ~ 1850 mm et une épaisseur de paroi de 5 mm ~ 80 mm. La taille d'ouverture est de 1/2 du diamètre du tuyau, avec un maximum de 1000 mm.




machine à découper à jet d'eau portableoutil de coupe - plate-forme de coupe CNC portable

La plate-forme portable a trois axes de mouvement, à savoir X, Y et Z (gauche et droite, avant et arrière, de haut en bas). La plate-forme de coupe CNC portable peut être fixée sur le haut, le bas et le plan du corps du réservoir par des aimants ou d'autres méthodes de fixation (si le plan n'est pas plat, il est nécessaire d'ajuster les pieds de plate-forme de coupe. En même temps, une caméra peut être ajoutée pendant la coupe pour détecter la zone de coupe et l'opérateur ajuste manuellement l'axe Z de la hauteur et de la baisse de la hauteur pour éviter). Lorsque la plate-forme CNC portable doit être fixée dans la direction verticale, elle peut être fixée sur le côté du corps du réservoir par des aimants ou d'autres méthodes de fixation, telles que la fixation de la plate-forme de coupe portable sur l'échafaudage, et a automatiquement coupé le système CNC ou le fonctionnement manuel (si la surface peut être coupée. Axe z hauteur de haut en bas pour l'éviter). Les graphiques de coupe peuvent être transférés dans la base de données, ou d'autres graphiques peuvent être importés, ou la coupe peut être contrôlée manuellement. Convient pour couper les spécifications d'épaisseur de 5 mm ~ 80 mm.


machine à découper à jet d'eau portable
