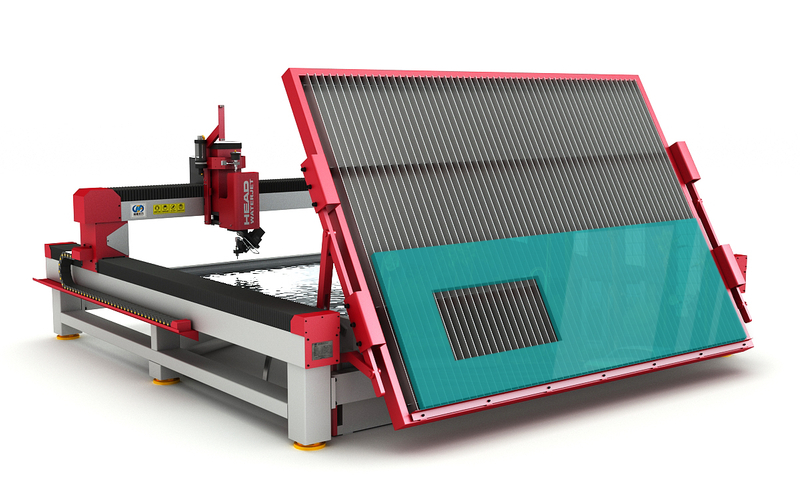

La découpe au jet d'eau est un processus de machine-outil à croissance rapide, en raison de sa polyvalence et de sa capacité à couper la plupart des types de matériaux, les fabricants se rendent compte qu'il n'y a pratiquement aucune limite à ce que les jets d'eau sont capables de couper.Les principaux avantages de la découpe au jet d'eau incluent ;aucun changement structurel généré par la chaleur, processus de coupe à froid, bords de coupe pratiquement sans bavures, réduction des opérations de finition et aucune distorsion ou décoloration du matériau.
• 50 CV de haut Pression de 420 MPa pour une coupe de finition lisse à grande vitesse.
• Cœur principal du Supercharger, 'Intensifier' est 'Made in USA'.
• Conception de tête de coupe conviviale et d'entretien minimal avec le 'kit de joint d'interrupteur à eau' de marque américaine et d'autres pièces.
• Toutes les pièces de la machine sont traitées sur un servomoteur YASKAWA de haute précision (fabriqué au Japon).Ce qui vous donne un fonctionnement sans problème et une longue durée de vie des pièces.
SPÉCIFICATIONS POUR LA MACHINE DE DÉCOUPE AU JET D'EAU | |||
Max.pression | 420MPA | ||
Max.débit | 3.7L/mn | ||
Tension de la source électrique | 3 phases 220/380 Tension, 50/60Hz, 37KW, 50CV | ||
Max.diamètre de buse / orifice | 1,02 mm / 0,33 mm | ||
Max.débit de la pompe à huile | 106L/mn | ||
Têtes de coupe max. | 1 à 10 têtes de coupe (1 pour machine standard) | ||
Modèle | TÊTE-5AC | ||
Angle de rotation de l'axe A | ± 70 degrés | ||
Angle de rotation de l'axe C | ± 360 degrés |
Pièces détachées jet d'eau
Le système de découpe au jet d'eau est très populaire dans l'industrie du verre :
C'est extrêmement processus rapide par rapport aux méthodes traditionnelles de découpe du verre
Le jet d'eau produit qualité de bord exceptionnelle - peu/pas de traitement supplémentaire requis
Coupe des découpes internes précises impossibles avec d'autres machines
Offres jet d'eau flexibilité des opérateurs qu'aucun autre processus ne peut offrir
Coupe le verre feuilleté
Efficace et rentable
Marque IGEMS d'Europe, le logiciel de jet d'eau 5 axes le plus célèbre au monde. Le logiciel de jet d'eau 5 axes provient de Suède. Le logiciel peut obtenir un angle de coupe à changement automatique lorsque nous utilisons les 5 axes.Il peut également contrôler la vitesse de coupe lorsque nous coupons une ligne ou un coin pour assurer la qualité de coupe
CAO IGEMS: Un module logiciel intégré permettant de créer et de modifier des dessins.Permet d'importer des dessins à partir de divers formats de fichiers, y compris des fichiers *.cdr.Interface claire et manipulation intuitive, similaires aux principaux logiciels de CAO 2D.
L'échange de données :Un outil permettant d'importer des fichiers provenant de différents logiciels externes, sans avoir besoin de leur conversion supplémentaire.Utile en particulier lors de l'utilisation de fichiers avec des extensions différentes de *.DWG et *.DXF.
Outils FAO :Ce module comprend 14 outils conçus pour l'optimisation des objets importés en termes de création d'un chemin de travail pour l'outil.En plusieurs étapes simples, il est possible d'effacer les contours cachés/dupliqués, d'éliminer les lacunes dans les contours ou de changer les splines en lignes vectorielles.
AWJ : Complément permettant d'optimiser la vitesse de coupe pour les machines équipées du système de coupe abrasive.
Biseau :2 & 3D cuttingA partir de maintenant, vous pouvez importer des fichiers 3D dans IGEMS et placer des parcours d'outils sur le contour du modèle.Cette fonctionnalité est quelque chose sur laquelle nous travaillons depuis un an et dont nous sommes vraiment fiers. Il y a beaucoup de paramètres dans un logiciel 3D, et nous croyons aux choses faciles à utiliser.Nous l'avons donc simplifié autant que possible pour vous offrir un logiciel 3D léger et rapide pour appliquer des parcours d'outils. Le module comprend des fonctions pour définir les surfaces/arêtes, ajouter des parcours d'outils et personnaliser les pistes, le contrôle des collisions, etc. peut être téléchargé par n'importe qui avec un abonnement de mise à jour.
Conçu et fabriqué à la perfection, nous sommes l'un des principaux fabricants et exportateurs de machines de découpe au jet d'eau.Dans nos locaux, nous fabriquons les machines de découpe en utilisant des matières premières et des composants de première qualité.En plus de cela, les machines de coupe sont les plus connues sur le marché en raison de leurs caractéristiques remarquables telles que la haute performance, la facilité d'utilisation et la durabilité.Cette machine trouve une utilisation dans de nombreuses applications telles que l'automobile, l'aérospatiale et l'électronique pour couper les métaux et les non-métaux.
>>> Brève introduction de la société HEAD waterjet
La qualité et le crédit vont jusqu'au bout.HEAD, une entreprise qui survit à une concurrence féroce sur le marché, a une culture nationale très forte et se développe côte à côte avec le monde et cette époque.Nous sommes déterminés à réaliser nos rêves étape par étape avec les avantages de la haute technologie.
>> Vue d'honneur de l'entreprise
>>> Essayez de lire ceci ------- Notre service
1. Maintenance gratuite pendant 12 mois.
2. Nous fournirons les pièces consommables à un prix d'agence.
3. Service en ligne 24 heures sur 24, support technique gratuit.
4. La machine a été ajustée avant la livraison, le disque d'opération est inclus dans la livraison.S'il y a d'autres questions, veuillez me le dire.
5. Nous avons des instructions manuelles et des vidéos pour l'installation du logiciel, le fonctionnement et l'utilisation et la maintenance de la machine;Nous enverrons un technicien professionnel à l'usine des clients, leur fournirons une formation de deux semaines, y compris le principe de fonctionnement de la machine, le dessin CAO automatique, les problèmes courants et la solution, etc.
>>> Essayez de lire ceci ------- FAQ
Q1 : cette machine passe-t-elle le certificat CE ?
A2 : Oui, cette machine a réussi CE européen certificat et rencontrer Norme de sécurité.
Q2 : Combien d'épaisseur de coupe ?
A2 : Le marbre est de 0 à 120 mm ;le granit est de 0 à 110 mm;les carreaux mesurent 0 à 40 mm;le verre et la mosaïque mesurent 0 à 80 mm;l'acier, l'acier inoxydable, le cuivre est de 0 à 60 mm;l'aluminium est de 0 à 80 mm;plastique, acrylique, mousse est 0-200mm.Avec notre système à double pression, il peut couper des tôles d'acier de 0 à 160 mm et des pierres de 0 à 200 mm.C'est bon pour les clients qui coupent des matériaux plus épais.
Q3 : À quelle vitesse vitesse?
A3: La vitesse dépend des matériaux et des exigences de coupe des clients, et les clients peuvent ajuster les paramètres de vitesse.
Pourquoi choisir le jet d'eau
Les avantages du jet d'eau sont la raison de promouvoir le développement du jet d'eau.Bien qu'il existe de nombreux avantages, ils peuvent presque se résumer à la 'polyvalence'.En utilisant un jet d'eau, nous pouvons créer efficacement et à moindre coût une large gamme de pièces en utilisant des matériaux très différents.
Gardez la sécurité
Bien que tout puisse être coupé, le jet d'eau est toujours très sûr.C'est parce que nous n'avons pas besoin de mettre des parties du corps sous la tête de découpe au jet d'eau lorsqu'elle est allumée, évidemment.S'il y a une fuite dans un système d'eau à haute pression, la pression chutera rapidement à un niveau sécuritaire.L'eau elle-même est sûre et non explosive et l'abrasif grenat est également inerte et non toxique.L'utilisation d'un jet d'eau pour couper le matériau est donc très sûre.
Écologique
Tant que nous n'usinons pas un matériau dangereux, l'abrasif usé et les déchets deviennent aptes à l'enfouissement.L'abrasif grenat est inerte et peut être éliminé avec nos autres déchets. Si nous usinons beaucoup de plomb ou d'autres matériaux dangereux, nous devrons toujours éliminer nos déchets de manière appropriée et recycler l'eau.Gardez à l'esprit, cependant, que très peu de métal est réellement retiré lors du processus de coupe.Cela maintient l'impact environnemental relativement faible, même si nous usinons occasionnellement des matières dangereuses. Dans la plupart des régions, l'excès d'eau est simplement évacué vers les égouts.Dans certaines régions, le traitement de l'eau peut être nécessaire avant l'évacuation vers les égouts.Dans quelques régions, un système de 'boucle fermée' qui recycle l'eau peut être nécessaire.
Notre avantage de paquet :
1. Notre Caisse en bois est après le traitement de fumigation.Pas besoin d'inspection du bois, ce qui permet d'économiser du temps d'expédition.
2. Toutes les pièces de rechange de la machine ont été recouvertes de matériaux souples, utilisant principalement de la laine perlée.
Éviter tous les dommages qui pourraient survenir lors du processus de livraison. Ensuite, nous couvrirons hermétiquement le film plastique, assurez-vous que les matériaux souples couverts sont intacts, en évitant également l'étanchéité et la rouille.
3. Le plus important est la caisse en bois avec coffrage fixe.
4. Le fond de la caisse en bois a un cric en fer ferme, pratique pour la manipulation et le transport.
Avant la livraison, nous ferions le test sur 20-30 heures de travail pour la machine et utilisez un emballage standard pour chaque configuration.Nous choisissons une société d'exportation et une société de transport célèbres, rendant l'expédition plus pratique et plus sûre.
