Besoin du client :

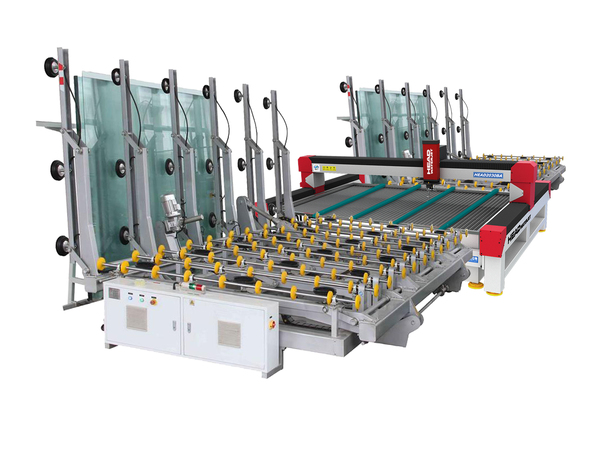

Ce projet est un ligne de production de traitement du verre de douche. Il est nécessaire de réaliser le positionnement automatique en ligne du verre et de le placer sur la machine de découpe au jet d'eau par le bras du robot. Après la coupe, il est automatiquement transporté et coupé de manière synchrone par les doubles têtes de coupe.
Solution de conception :
Système d'alimentation : Utilisez le convoyeur d'alimentation pour envoyer le verre vers le dispositif d'arrêt pour le positionnement initial.
Lecture de codes-barres : Le système de lecture de codes-barres intégré appelle automatiquement les dessins de traitement correspondants pour garantir une découpe précise.

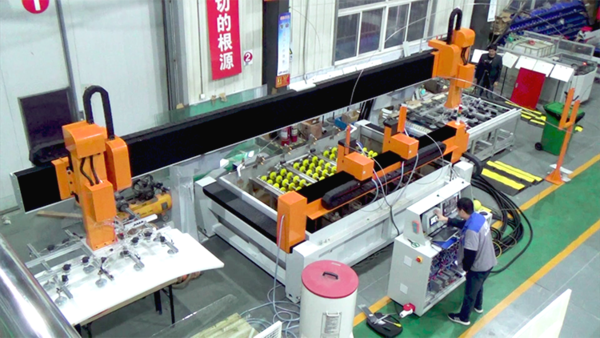

Plateforme de jet d'eau à double découpe : La pince truss 1# envoie le verre initialement positionné vers la plate-forme de découpe à eau, et les doubles lames coupent de manière synchrone, prenant en charge le positionnement automatique.
Transporter des produits finis : Après la découpe, la pince truss 2# envoie le verre nettoyé vers la table de déchargement pour terminer le cycle de traitement.
Cette solution améliore l'efficacité de la production et la précision de coupe pour répondre aux besoins des clients.





Besoin du client :

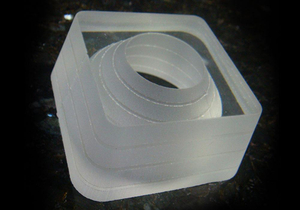

Coupe verre de quartz selon le formes spéciales dans les dessins, la surface de coupe doit être nette et verticale, sans effondrement ni rupture des bords, et il existe de nombreux types de pièces à traiter.

Plan de conception :

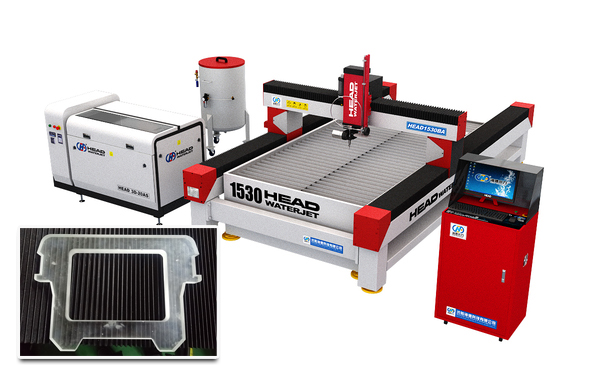

Après avoir demandé au client la taille maximale de la feuille traitée, la taille de la plate-forme de coupe est déterminée à 1,5 mètres * 3 mètres et le système de coupe à cinq axes AB est sélectionné pour la compensation de pente afin d'assurer la verticalité de la surface de coupe. . Le système haute pression sélectionne une pompe haute pression à entraînement direct avec une efficacité de coupe stable et durable et de petites fluctuations pour garantir l'effet de coupe du verre de quartz et éviter l'effondrement et la casse des bords.





Besoin du client :
Coupe verre optique nécessite précision et rendement garanti.

Plan de conception :
La haute précision de la découpe au jet d'eau et la surface de coupe lisse sans polissage peuvent répondre aux exigences de précision de découpe du verre optique et peuvent facilement compléter les besoins de découpe graphique complexe. L'environnement d'utilisation nécessite les normes 5S et sélectionne une plate-forme de protection complète pour réduire le bruit de coupe et rendre son utilisation plus sûre. L'équipement de protection complète de quatrième génération adopte une conception intégrée plus belle et plus simple. L'équipement a été installé et livré avec succès.





Besoin du client :
Le projet consiste à couper trous de forme irrégulière en verre. Il doit permettre à un seul opérateur d'effectuer la coupe en toute sécurité, à l'aide d'un élévateur mécanique pour manipulation du verre. L'installation dispose actuellement d'une table de chargement de verre, et il n'est pas clair si elle peut être directement utilisée.

Proposition de conception :

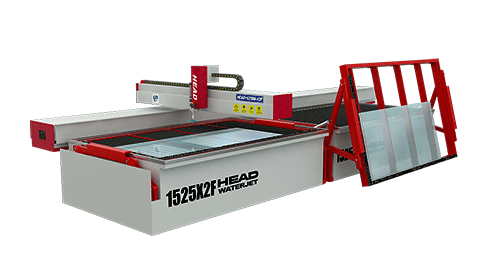

Après nous être renseignés sur la taille maximale du verre à traiter, nous avons déterminé que les dimensions de la plate-forme de découpe étaient de 2 mx 3 m. Un réservoir d'eau sera conçu sur mesure pour correspondre à la hauteur de la table de chargement en verre existante. Le réservoir comportera des roues de support internes pour une mobilité facile, assurant un ajustement parfait avec la table de chargement. Cette conception permet un fonctionnement sûr par une seule personne, réduisant ainsi efficacement les coûts de main-d'œuvre.







La découpe au jet d'eau offre un rendement très élevé pour la découpe du verre et le perçage se fait sans effort. Dans le même temps, la station à double retournement est utilisée pour réduire le temps de chargement et de déchargement, garantissant ainsi un fonctionnement de coupe continu sans arrêter l'équipement. Ce plan a également reçu des éloges unanimes de la part des clients.
