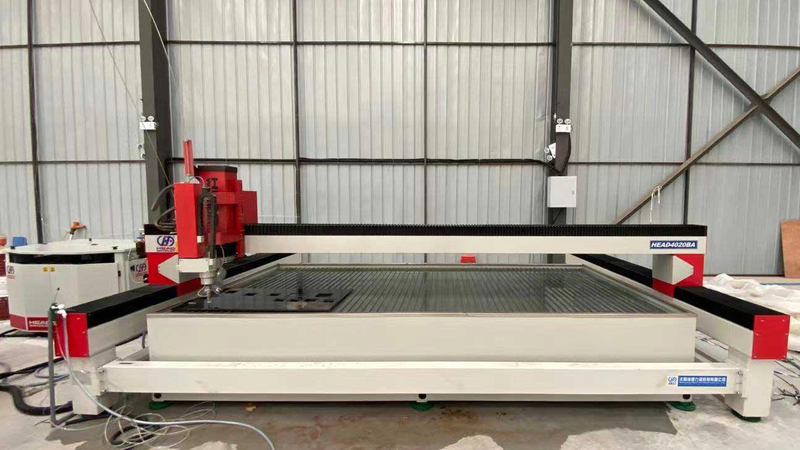

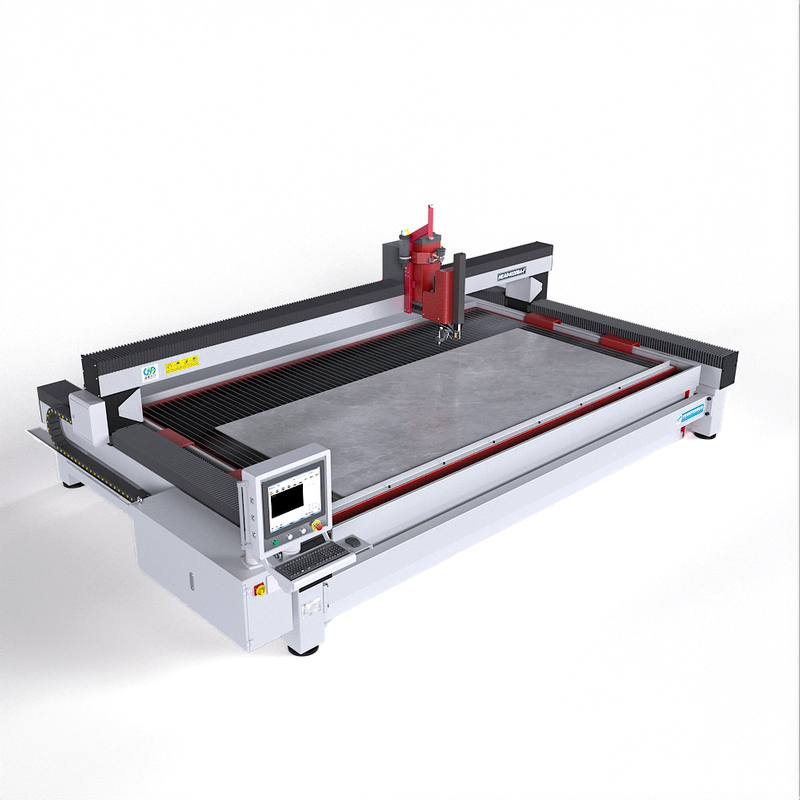

La machine de découpe à eau ultra-haute pression HEAD4020BA CNC est une machine de découpe à eau ultra-haute pression CNC à grande course de type portique haute performance, qui a une bonne stabilité et adaptabilité.Sa structure portique unique est particulièrement adaptée à la découpe de tôles. Toutes les pièces de l'équipement sont conçues et fabriquées conformément aux normes internationales.Chaque équipement a subi 130 inspections de qualité et les performances du produit sont stables.130 inspections de qualité et des tests de durabilité de 72 heures avant de quitter l'usine garantissent des performances stables de la machine de découpe et la durée de vie des composants clés peut atteindre 100 000 heures.
Composition de l'équipement

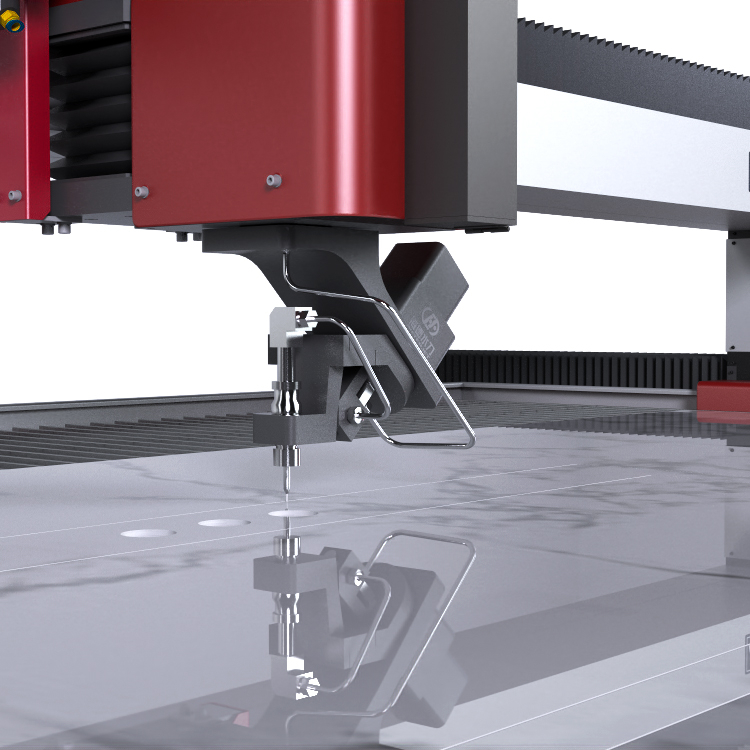

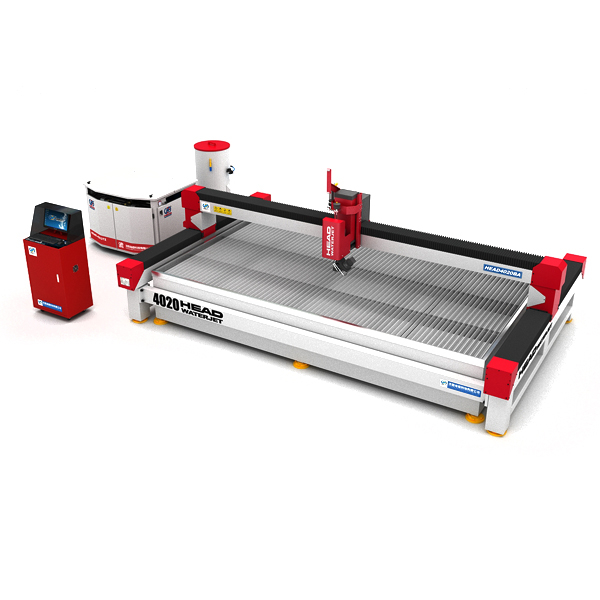

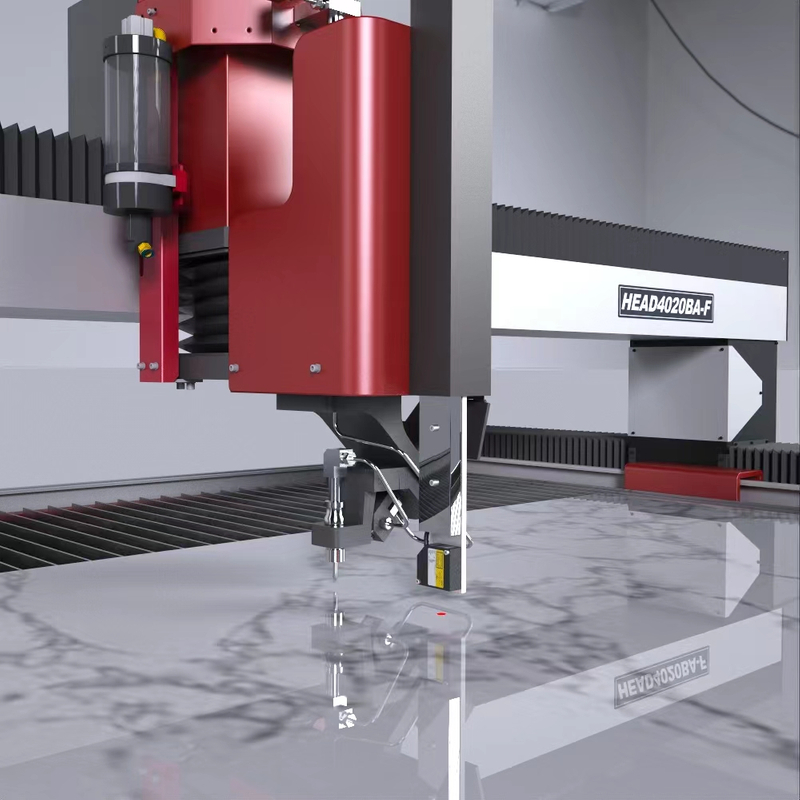

L'ensemble complet d'équipements à jet d'eau comprend : une plate-forme de découpe CNC HEAD4020BA, un système CNC, un générateur ultra-haute tension, un système de tête de découpe (tête de découpe 5 axes 5AB/5AC en option) HEAD système d'alimentation abrasif automatique.
1. pompe d'intensificateur : Omron/Siemens PLC, moteur de Siemens, valve directionnelle du Japon Yuken, intensificateur des Etats-Unis pour assurer la haute qualité de pompe.
2. Table de découpe : servomoteur Panasonic.Guide linéaire Hiwin, vis à billes ABBA, système de lubrification automatique, axe Z double linéaire (la plupart sont des guides linéaires simples, il est facile de se déformer pendant une longue période d'utilisation) et axe Y soudage métal + table de découpe de structure en béton (la plupart est juste du métal de soudage ) pour améliorer les performances stables et la précision.Le faisceau X est un alliage d'aluminium formant une extrusion unique, léger et très rigide.
3. Contrôleur CNC;Logiciel de Weihong la meilleure marque professionnelle, pièce électrique schneider, etc.
4. Pour le chargeur abrasif, l'alimentation en air supérieure et inférieure pour assurer la stabilité de l'alimentation en sable afin d'assurer la qualité de coupe.
5. Nous vous fournissons un système d'eau adoucie pour améliorer la pompe intensificateur et les pièces de rechange en utilisant la durée de vie.
Modèle | HEAD4020BA |
Zone de travail | 4000*2000mm |
Vitesse de course maximale | 15m/min |
Précision de positionnement X/Y | 0,05 mm/min |
Précision de positionnement répétitive X/Y | ±0,02 mm/min |
Degré de biseautage maximum (axe A) | ±45° |
Degré rotatif maximum (axe C) | ±720° |
Précision d'ange | 0.01° |
Du pouvoir | 220/380/400/415/480V-50/60HZ-3PH |
Matériau de coupe applicable | Pierre sincère, Marbre, Céramique Acier doux, acier inoxydable, aluminium, laiton, cuivre |
garantie | 1 an (n'inclut pas les pièces consommables) |
Modèle de refroidissement | Refroidissement par air/refroidissement par eau/huile |
Détails haute pression
