Un nouveau paradigme dans l'inspection de la soudure automobile: coupe de jet d'eau robotique avec positionneurs multi-axes

Dans la poursuite implacable de la sécurité et de la qualité automobiles, l'intégrité de chaque soudure est primordiale. Pour les sièges automobiles, qui forment le cœur des systèmes de sécurité des occupants, l'analyse métallographique des points de soudure est un processus de contrôle de qualité critique et non négociable. Cependant, les méthodes traditionnelles de préparation des échantillons de soudure sont depuis longtemps un goulot d'étranglement, en proie à des inexactitudes et à des inefficacités. Cet article explore une nouvelle solution transformatrice: l'intégration de la coupe robotique à jet d'eau avec un positionneur multi-axe, une combinaison qui établit une nouvelle norme pour la précision, la vitesse et la précision de l'inspection de la soudure métallographique.

Le défi: échantillons compromis à partir de méthodes de préparation conventionnelles

L'analyse métallographique est l'examen microscopique de la structure d'un matériau. Pour inspecter avec précision une soudure, un échantillon doit être coupé du composant, poli et gravé. Le défi de base réside dans la phase de coupe initiale. Pendant des décennies, les techniciens se sont appuyés sur des méthodes manuelles comme des scies abrasives ou des moulures.

Bien que fonctionnels, ces méthodes introduisent des problèmes importants, souvent inévitables,:

• Dommages thermiques: La friction et la chaleur générées par les outils de coupe conventionnels peuvent modifier la microstructure du métal au bord de l'échantillon. Cette 'zone touchée par la chaleur ' (HAZ) ne fait pas partie de la soudure d'origine et peut masquer les défauts ou créer des artefacts trompeurs, conduisant à une analyse inexacte de la vraie qualité de la soudure.

• Contrainte mécanique: La force exercée par les scies et les broyeurs peut introduire une contrainte mécanique, une déformation et un maculage sur la surface de coupe, compromettant davantage l'intégrité de l'échantillon.

• Manque de précision et de répétabilité: la coupe manuelle des géométries complexes, telles que les cadres tubulaires d'un siège automobile, est difficile. Il est difficile de réaliser l'angle et l'emplacement précis pour une section transversale parfaite et manque de répétabilité essentielle pour un contrôle de qualité cohérent.

• Temps et travail en main-d'œuvre: le processus est lent, nécessite des techniciens qualifiés et implique de multiples étapes de serrage, de coupe et de débordement, créant un goulot d'étranglement important dans le flux de travail de production.

Ces limitations peuvent conduire à des données compromises, permettant potentiellement aux soudures de qualité inférieure à passer l'inspection ou à rejeter des composants parfaitement bons. Dans une industrie où la sécurité et l'efficacité sont mesurées en microns et en secondes, une meilleure méthode n'est pas seulement souhaitable - elle est essentielle.

La solution innovante: une synergie de pouvoir et de précision

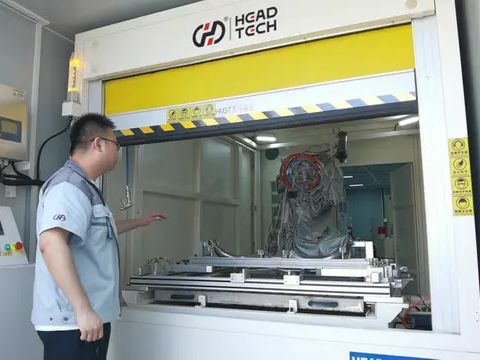

Une approche révolutionnaire a émergé, combinant la puissance de la coupe de jet d'eau ultra-haute pression avec l'agilité d'un bras robotique et la flexibilité d'un positionneur de pièce. Ce système intégré automatise l'ensemble du processus d'extraction de l'échantillon, offrant une précision inégalée et éliminant les problèmes fondamentaux des méthodes traditionnelles.

Décomposons les composants de cette solution avancée:

1. Coupe à jet d'eau robotique: la fin des dommages thermiques

Au cœur de cette nouvelle méthode se trouve une coupe de jet d'eau abrasif. Cette technologie utilise un flux d'eau hyper-pression (dépassant souvent 60 000 psi) mélangé à un grenat abrasif fin. Le faisceau résultant érode le matériau à un niveau microscopique plutôt que de le cisaillement ou de la fondre.

Pour la préparation métallographique, les avantages sont profonds:

• Pas de zone touchée par la chaleur (HAZ): la coupe à jet d'eau est un processus de coupe à froid. Il ne donne aucune énergie thermique à la pièce, garantissant que la microstructure de l'échantillon de soudure reste dans son état d'origine et inchangé. L'analyse que vous effectuez est de la soudure elle-même, et non des dommages causés par le processus de coupe.

• Qualité de coupe supérieure: Le processus produit une finition lisse et en satin avec un minimum de garniture, réduisant le besoin de post-traitement et de broyage approfondis avant que le polissage ne puisse commencer.

• Précision inégalée: un bras robotique peut guider la buse à jet d'eau avec une précision exceptionnelle et une répétabilité, exécutant des chemins de coupe complexes parfaitement à chaque fois.

2. Le positionneur: réaliser un usinage multi-angle parfait

Les cadres de siège automobile sont des assemblages complexes avec des soudures situées dans de nombreux angles et orientations. Pour accéder à ces points pour une coupe transversale parfaite, le composant doit être positionné avec précision. C'est là que le 变位机 (positionneur de pièce) entre en jeu.

Le positionneur agit comme un système de serrage multi-axes sophistiqué. Il maintient solidement tout le cadre du siège et peut incliner, tourner et l'orienter en coordination avec les mouvements du bras robotique. Cette synergie permet au système de:

• Accédez à n'importe quel point de soudure: Quel que soit la gêne de l'angle, le positionneur peut présenter la soudure à la buse de coupe à l'orientation optimale.

• Assurez-vous des coupes perpendiculaires: pour une analyse précise, la coupe doit être parfaitement perpendiculaire à la bille de soudure. Le robot et le positionneur travaillent en tandem pour y parvenir avec une précision numérique.

• Traitez plusieurs échantillons efficacement: un seul programme peut guider le système pour couper des échantillons de dizaines de points de soudure différents sur le même cadre dans un cycle continu et automatisé.

Analyse de cas: le nouveau flux de travail en action

Pour comprendre l'impact pratique, considérez le flux de travail rationalisé pour inspecter un cadre de siège automobile en utilisant ce système:

1. Montage: Un opérateur sécurise l'ensemble du cadre du siège automobile sur les luminaires du positionneur.

2. Programmation: Le système est programmé avec les coordonnées 3D précises de chaque soudure cible et le chemin de coupe requis. Cela se fait souvent en utilisant les données CAO d'origine du composant pour une précision maximale.

3. Exécution automatisée: le cycle commence. Le positionneur tourne le cadre au premier point de soudure. Le bras robotique à 6 axes articule la buse à jet d'eau au point de départ exact et commence la coupe.

4. Repositionnement multi-angle: Une fois la première coupe terminée, le positionneur réoriente parfaitement le cadre pour présenter le prochain point de soudure. Le robot coupe à nouveau. Ce processus se répète jusqu'à ce que tous les échantillons requis aient été extraits.

5. Collecte d'échantillons: Les échantillons de coupe avec précision tombent, exempts de dommages thermiques et de contrainte mécanique, prêt pour le montage, le polissage et l'analyse immédiats.

Les avantages tangibles: un bond en avant pour la qualité automobile

L'adoption de cette solution robotique intégrée offre des avantages significatifs et mesurables qui traitent des défaillances de base des méthodes plus anciennes:

• Précision incontestable: en fournissant aux métallurgistes un échantillon vierge et inchangé, le système garantit que l'analyse reflète la vraie qualité de soudure. Cela renforce une base de confiance dans les données de contrôle de la qualité.

• Augmentation drastique de l'efficacité: ce qui a pris une fois des heures de travail manuel peut désormais être achevé en quelques minutes. Le processus automatisé fonctionne en continu, augmentant considérablement le débit et libérant des techniciens qualifiés pour des tâches de plus grande valeur comme l'analyse des données.

• Sécurité améliorée: l'automatisation élimine l'opérateur de la zone de coupe immédiate, éliminant l'exposition aux risques physiques des machines de coupe et des composants lourds.

• Effectif: Bien que l'investissement initial soit important, le retour sur investissement est convaincant. Les économies sont réalisées grâce à une vitesse accrue, à une réduction considérable des coûts de main-d'œuvre par échantillon, à l'élimination du rejet de l'échantillon en raison de l'erreur de préparation et aux avantages à long terme de données de qualité plus fiables.




En conclusion, la combinaison de la coupe robotique de coupe et de positionneurs multi-axes est plus qu'une simple amélioration - c'est un changement fondamental dans la façon dont l'inspection métallographique est effectuée. En priorisant l'intégrité des échantillons et en tirant parti de l'automatisation intelligente, cette solution offre aux constructeurs automobiles une méthode plus rapide, plus sûre et infiniment plus fiable pour garantir la qualité de leurs composants les plus critiques. Il s'agit d'une avancée vitale dans la construction des véhicules plus sûrs et plus fiables du futur.
