'Activation à une touche ' pour le tranchage intelligent! Dévoilage de la ligne de production de coupe à jet d'eau à processus complet pour les points de soudure du cadre du siège

Introduction

Dans le monde exigeant de la fabrication automobile, l'intégrité des composants est primordiale, en particulier pour les caractéristiques de sécurité critiques comme les cadres de siège . Assurer la force et la qualité de chaque point de soudure n'est pas négociable. Les méthodes traditionnelles d'inspection de soudure peuvent prendre du temps et à forte intensité de main-d'œuvre, impliquant souvent une coupe manuelle dangereuse. Cet article dévoilera une solution révolutionnaire 'One-Touch Activation ' Intelligent Sinsinging: une ligne de production de coupe à jet d'eau en cours de traitement spécifique spécialement conçu pour la préparation précise des points de soudure du cadre de siège , l'optimisation du contrôle de la qualité, l'amélioration de la sécurité et la rationalisation de la production.

La criticité de l'inspection du point de soudure du cadre du siège

Les cadres de siège automobile sont des structures complexes composées de nombreux joints soudés . Chaque soudure doit répondre à des normes de qualité strictes pour assurer la sécurité des occupants pendant les collisions et tout au long de la durée de vie du véhicule. Une inspection complète de ces points de soudure est cruciale, nécessitant souvent des tests destructeurs ou une élimination précise des matériaux pour exposer la soudure pour une analyse détaillée. Le défi consiste à effectuer ces opérations rapidement, avec précision et efficacement sur une ligne de production à volume élevé.

Défis traditionnels dans la préparation du point de soudure

Historiquement, la préparation des points de soudure pour l'inspection a présenté plusieurs défis:

• Processus manuels: S'appuyer sur des outils tels que les broyeurs d'angle pour l'élimination des points de soudure est à forte intensité de main-d'œuvre, incohérent et peut potentiellement endommager les matériaux environnants. Cette approche présente également des risques de sécurité importants aux opérateurs.

• Chronomètre: la préparation manuelle est intrinsèquement lente, créant des goulots d'étranglement dans le processus d'inspection et entravant le débit global de production.

• Concernant la sécurité: les méthodes de coupe traditionnelles génèrent des étincelles, de la poussière, de la chaleur et du bruit significatif, posant des risques professionnels et augmentant le risque d'accidents.

• Manque de précision: l'obtention de coupes précises et reproductibles pour une inspection cohérente est difficile avec les techniques manuelles, ce qui a un impact sur la fiabilité de l'analyse métallurgique.

Présentation de la ligne de production 'One-Touch Activation ' WaterJet Cutting

Cette solution innovante intègre une robotique avancée , une technologie précise de jet d'eau et une automatisation intelligente pour créer une ligne de production transparente et très efficace pour préparer les points de soudure du cadre de siège pour l'inspection. Le concept 'One-Touch Activation ' signifie l'interface utilisateur simplifiée et le flux de travail automatisé qui minimise l'intervention humaine et maximise la productivité, ce qui en fait un choix idéal pour la fabrication automobile.

Composants clés et flux de travail:

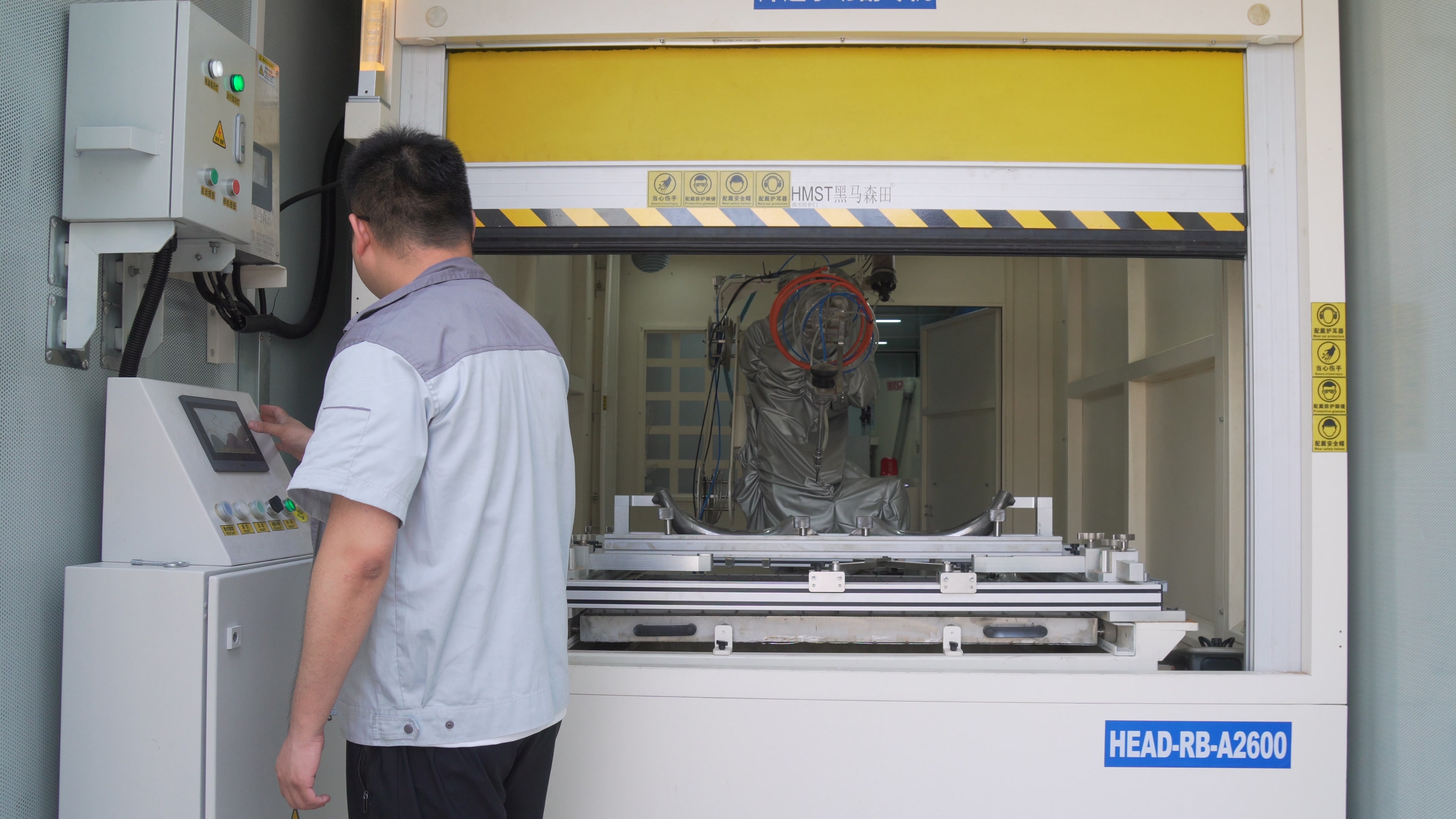

1. Offre de travail protectrice fermée: toute la zone de coupe du jet d'eau , y compris le bras et le positionneur robotiques , est hébergé dans un poste de travail de protection entièrement fermé . Cette fonction de conception critique:

• Isolate efficacement le bruit: le poste de travail, ainsi que la pompe, l'alimentation abrasif, le système d'élimination abrasif et le réservoir d'eau, sont installés à l'intérieur d'une pièce isolée , réduisant considérablement les niveaux de bruit opérationnels et améliorant l'environnement de travail.

• Améliore la sécurité: contient un pulvérisation d'eau et des particules abrasives, améliorant la sécurité globale de l'opérateur et entretenant une zone de travail propre.

2. Identification automatisée des pièces et sélection du programme:

• Les opérateurs chargent manuellement le cadre du siège dans le poste de travail.

• Ils utilisent ensuite un scanner de code-barres pour lire l'identifiant unique de la pièce. Cette action récupère et sélectionne automatiquement le pré-programmé correspondant programme de coupe dans la base de données du système. Il s'agit de l'aspect 'One-Touch ' - une fois identifié, le système sait exactement quoi faire.

3. Coupe à jet d'eau robotique avec positionneur:

• Spécification de précision: un bras robotique multi-axe , équipé d'une buse à jet d'eau à haute pression , coupe précisément ou 'tranches ' le cadre du siège aux points de soudure désignés . Cela crée des coupes transversales propres et précises ou expose des zones spécifiques pour une inspection visuelle ou métallurgique.

• Mouvement coordonné: le bras robotique fonctionne en conjonction avec un positionneur intégré (ou Turner ). Le positionneur manipule et oriente le cadre du siège , présentant les points de soudure à l'angle optimal pour la buse à jet d'eau . Cette synergie assure un accès complet et une efficacité de coupe pour les géométries complexes du cadre de siège .

• Avantage de la coupe du froid: La coupe du jet d'eau est un procédé à froid, empêchant les zones touchées par la chaleur (HAZ) et la déformation des matériaux qui pourraient compromettre l'intégrité des résultats d'inspection de soudure ou de distorsion.

• Opération automatisée: une fois le programme sélectionné, le bras robotique exécute de manière autonome la trajectoire de coupe pré-enseignée pour les points de soudure . Cela permet un fonctionnement automatisé du placement des matériaux à la coupe, ne nécessitant aucune intervention manuelle pendant le processus de coupe lui-même.

4. Systèmes de retrait abrasif et de gestion de l'eau:

• Fonctionnement continu: les systèmes d'élimination abrasifs avancés éliminent en continu le grenat et les débris dépensés du réservoir de receveur, empêchant l'accumulation et garantissant un fonctionnement ininterrompu.

• Durabilité: les réservoirs d'eau intégrés et les systèmes de recyclage minimisent la consommation d'eau, contribuant à un processus de fabrication plus respectueux de l'environnement.

5. Déchargement et transfert de pièce automatisé vers l'inspection:

• À la fin du processus de coupe du jet d'eau , l'opérateur décharge manuellement le cadre du siège préparé ou les échantillons Ceux-ci sont ensuite transférés à l'étape suivante du contrôle de la qualité pour une inspection plus approfondie (par exemple, une inspection visuelle, une analyse métallurgique ou des tests non destructeurs automatisés). de points de soudure coupés avec précision.

Les avantages inégalés de la coupe à jet d'eau pour les points de soudure

Cette ligne intégrée à jet d'eau de coupe offre des avantages importants par rapport aux méthodes traditionnelles:

1. Innocuité et efficacité améliorées: il remplace la tâche manuelle et dangereuse d'utiliser des broyeurs d'angle pour l'élimination des points de soudure . Cela considérablement la sécurité des opérateurs améliore , réduit les risques de sécurité et stimule l'efficacité de la coupe . La qualité de coupe qui en résulte est également supérieure aux méthodes conventionnelles.

2. Temps de traitement rapide: Le système réduit considérablement le temps requis pour la préparation du point de soudure . Actuellement, le traitement d'un seul point de soudure prend moins d' une minute à couper, avec un placement de matériau nécessitant environ 3 minutes. Cela se traduit par des économies de temps substantielles pour une production à haut volume.

3. Fonctionnement automatisé et transparent: les trajectoires de coupe sont préprogrammées. Après le placement manuel des matériaux, l'opérateur scanne simplement le code-barres pour sélectionner le programme et appuye sur le bouton Démarrer. Le système exécute ensuite automatiquement le processus de coupe sans autre intervention manuelle, réalisant une exécution véritablement automatisée du chargement à la coupe.

Conclusion

La ligne de production intelligente 'One-Touch Activation ' de la coupe de la coupe d'eau de tranchage représente un bond en avant significatif dans l'assurance qualité pour les cadres de siège automobile . En automatisant la préparation précise des points de soudure , il relève des défis de longue date de l'efficacité, de la précision et de la sécurité dans la fabrication. Cette solution complète, avec un positionneur , de bras robotique , de la station de travail de protection ci-jointe et des systèmes de soutien avancé, rationalise non seulement la ligne de production mais élève également la norme d' inspection de soudure , contribuant finalement à des véhicules plus sûrs et de meilleure qualité et à la création d'une nouvelle référence pour la fabrication intelligente dans l' industrie automobile.
